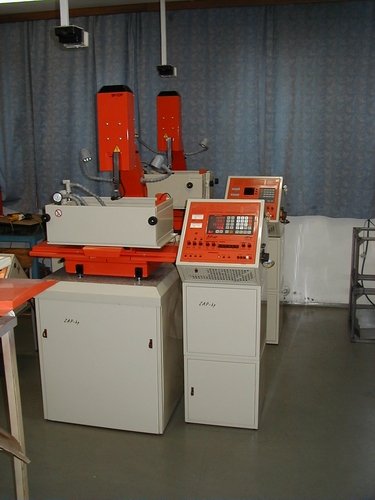

Obróbka elektroerozyjna
|
Dane techniczne elektrodrążarki |
|
|
Powierzchnia zajmowana przez maszynę |
0,9 m² |
|
Masa całkowita kompletu (bez nafty) |
142 kg |
|
Wymiary wanny w wykonaniu standardowym |
600x350x160 mm |
|
Wymiary stołu |
300x200 mm |
|
Zakres przesuwu osi X |
200 mm |
|
Zakres przesuwu osi Y |
180 mm |
|
Zakres przesuwu osi Z |
180 mm |
|
Blokada stolika współrzędnościowego |
|
|
Hamulec elektromagnetyczny |
X, Y |
|
Napęd |
silniki skokowe 1,8 |
|
Dokładność pozycjonowania |
0,01 mm |
|
Odczyt położenia |
cyfrowy |
|
Ekwiwalent impulsu sterującego silnikiem |
0,005 mm |
|
Pojemność zbiornika |
180 l |
|
Dielektryk |
paliwo lotnicze PSM-2 |
|
nafta kosmetyczna |
|
|
Maksymalny ciężar detalu |
25 kg |
|
Maksymalny ciężar elektrody |
1 kg |
|
Napięcie zasilania |
3x400 V |
|
Prąd drążenia w impulsie |
32 A |
|
Zużycie elektrody |
< 1% |
|
Czujnik poziomu nafty |
pojemnościowy |
