Obróbka skrawaniem
Wykonujemy szeroki zakres obróbki skrawaniem z materiałów własnych lub powierzonych w zakresie:
- toczenia,
- wiercenia,
- frezowania,
- szlifowania,
- dłutowania.
Szczegółowe możliwości techniczno-technologiczne naszych obrabiarek przedstawiamy poniżej.

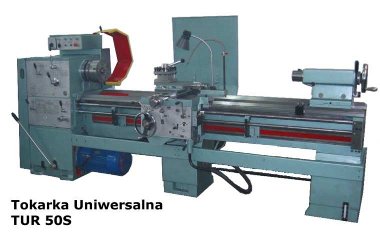

Tokarka uniwersalna TUR 50S jest przeznaczona do produkcji seryjnej i jednostkowej przedmiotów typu wałek lub tarcza. Na tokarce tej można toczyć, planował, roztacza otwory i nacinać gwinty metryczne, calowe, modułowe i DP prawo i lewo - zwojne. Zwarta budowa tokarki, zakres prędkości obrotowych wrzeciona i posuwów umożliwia obróbka zgrubna i wykańczającą przedmiotów z żeliwa, stali i metali kolorowych oraz tworzyw sztucznych.
| Dane techniczne tokarki TUR 50S | |
|
średnica toczenia nad łożem [mm] |
500 |
|
średnica toczenia nad suportem [mm] |
300 |
|
średnica toczenia w wybraniu mostka [mm] |
710 |
|
długość mostka [mm] |
400 |
|
średnica przelotu wrzeciona [mm] |
90 |
|
rozstaw kłów [mm] |
2000 |
|
liczba prędkości obrotowych wrzeciona |
21 |
|
zakres prędkości obrotowych [obr/min] |
18,1800 |
|
liczba posuwów |
42 |
|
zakres posuwów [mm/obr]: wzdłużnych |
0,08,3,26 |
|
zakres posuwów [mm/obr]: poprzecznych |
0,04,1,63 |
|
moc silnika [kW] |
7,5/11 |
|
wymiary gabarytowe [mm] - długość |
3900 |
|
wymiary gabarytowe [mm] - szerokość |
1350 |
|
wymiary gabarytowe [mm] - wysokość |
1540 |
|
ciężar obrabiarki [kG] |
3150 |

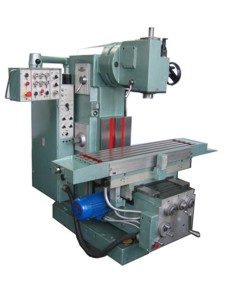

Frezarka pionowa typ FYH 32 jest półautomatem z rodziny frezarek FH. Przeznaczona jest do lekkich i średnich robót frezarskich. Frezarka FYX 32 jest przystosowana do pracy w cyklach automatycznych. Szeroki zakres szybkozmiennych prędkości obrotowych wrzeciona w połączeniu z duża rozpiętością wielkości posuwów stołu roboczego umożliwia wydajną obróbka wszelkiego rodzaju materiałów za pomocą różnego rodzaju frezów. długą żywotność frezarki zapewniają hartowane prowadnice konsoli, koła zębate oraz wałki wielowypustowe. Charakteryzuje się nowoczesną budowę, duża sztywnością oraz wysoką jakością wykonania. Elementy obsługi umieszczone zostały w sposób zapewniający maksimum wygody przy ich obsłudze.
|
Dane techniczne frezarki FYH 32A |
|
|
powierzchnia robocza stołu [mm] |
315 x 1250 |
|
ilość rowków w stole |
5 |
|
szerokość rowka w stole [mm] |
18 |
|
rozstawienie rowków [mm] |
63 |
|
przesuw wzdłużny stołu [mm] |
900 |
|
przesuw poprzeczny stołu [mm] |
340 |
|
przesuw pionowy stołu [mm] |
480 |
|
ilość stopni |
21 |
|
posuw podłużny [mm/min.] |
11,2÷1120 |
|
posuw poprzeczny [mm/min.] |
11,2÷1120 |
|
posuw pionowy [mm/min.] |
2,8÷280 |
|
posuw podłużny przyspieszony [mm/min.] |
3200 |
|
posuw poprzeczny przyspieszony [mm/min.] |
3200 |
|
posuw pionowy przyspieszony [mm/min.] |
800 |
|
końcówka wrzeciona w/g ISO Nr |
40 |
|
ilość stopni prędkości wrzeciona |
16 |
|
zakres prędkości obrotowych wrzeciona |
5 |
|
odmiana T - f = 50 i 60Hz [obr/min.] |
56÷1800 |
|
odmiana W - f = 50Hz[obr/min.] |
31,5÷1000 |
|
odmiana W - f = 60Hz[obr/min.] |
40÷1250 |
|
moc silnika głównego [kW] |
5,5 |
|
obroty silnika głównego 50Hz / 60Hz [obr/min.] |
1440÷1730 |
|
moc silnika posuwów [kW] |
2,2 |
|
obroty silnika posuwów 50Hz / 60Hz [obr/min.] |
1420÷1720 |
|
moc silnika pompy smarowania [kW] |
0,12 |
|
obroty silnika pompy [obr/min.] |
1400 |
|
moc elektropompki chłodziwa [kW] |
0,12 |
|
obroty elektropompki [obr/min.] |
2820 |
|
skrót wrzeciona od osi poziomej |
±45° |
|
maksymalna odległość czoła wrzeciona od stołu[mm] |
480 |
|
minimalna odległość czoła wrzeciona od stołu[mm] |
30 |
|
gabaryty obrabiarki [mm] |
1827 x 2005 x 1823 |
|
masa obrabiarki [kg] |
2825 |

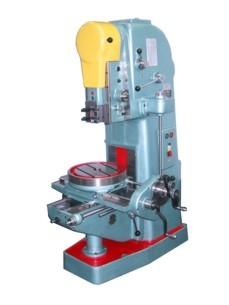

Dłutownica DAA 16 przeznaczona jest do prac produkcyjnych w niewielkich seriach oraz we wszelkiego rodzaju warsztatach remontowych. Przewidziana jest do obróbki powierzchni płaskich. można na niej wykonywał rowki pod wpusty, otwory wielowypustowe i inne otwory kształtowe. dzięki możliwości skośnego ustawienia prowadnic suwaka, dłutownica może być używana do obróbki skośnych rowków, otworów w płytach wykrojnikowych itp.
|
Dane techniczne dłutownicy DAA 16 |
|
|
największy skok suwaka[mm] |
160 |
|
kąt wychylenia suwaka |
±10° |
|
odległość od płaszczyzny mocowania noża do wybrania w korpusie[mm] |
360 |
|
największa/najmniejsza odległość od prowadnic suwaka do prowadnic stołu[mm] |
340/40 |
|
liczby podwójnych skoków suwaka na minutę[mm] |
63/100/160 |
|
przesuw podłużny stołu[mm] |
350 |
|
przesuw poprzeczny stołu + przesuw dodatkowy w wybraniu korpusu[mm] |
200+50 |
|
przesuw pionowy stołu[mm] |
300 |
|
średnica stołu[mm] |
450 |
|
posuwy podłużne i poprzeczne stołu /bezstopniowo/ podw. skoku[mm] |
0,0,6 |
|
posuw Kołowy stołu o 200mm /bezstopniowo/ [mm] |
0,0,95 |
|
moc silnika napędu głównego [kW] |
1,7 |
|
wymiary gabarytowe [mm]: długość |
1600 |
|
wymiary gabarytowe [mm]: szerokość |
1250 |
|
wymiary gabarytowe [mm]: wysokość |
1950 |
|
ciężar obrabiarki [kG] |
1700 |

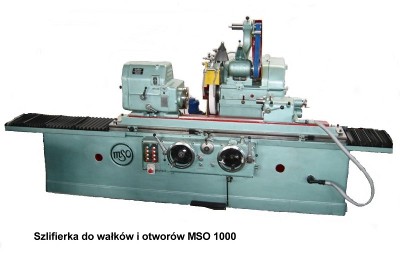

Szlifierka do wałków i otworów MSO 1000 jest przeznaczona do szlifowania powierzchni cylindrycznych i stożkowych zewnętrznych i wewnętrznych, szlifowania płaskich czół przedmiotów okrągłych i kołnierzy, szlifowania płaszczyzn i powierzchni obrotowych przedmiotów mocowanych uchwytem magnetycznym, szlifowania profilowego w zakresie szerokości ściernicy. Szlifierka MSO 1000 dostosowana jest do szlifowania stali, żeliwa, metali kolorowych oraz stopów lekkich. Z uwagi na osiągane wysokie gładkości powierzchni i dokładności wykonanych przedmiotów może być zastosowana do wszelkich prac wymagających wysokiej dokładności wykonania. Bezstopniowa zmiana obrotów przedmiotu oraz bezstopniowa regulacja szybkości stołu pozwala na właściwe wykorzystanie obrabiarki w zakresie przyjętych parametrów technologicznych. Podwójny skrót wrzeciennika ściernicy, skrót stołu, skrót wrzeciennika przedmiotu oraz bogate wyposażenie nadają maszynie cechy pełnej uniwersalności.
| Dane techniczne szlifierki MSO 1000 | |
|
największa średnica szlifowanego wałka [mm] |
320 |
|
najmniejsza średnica szlifowanego wałka [mm] |
5 |
|
największa długość szlifowanego wałka [mm] |
1000 |
|
największa średnica szlifowanego otworu [mm] |
280 |
|
najmniejsza średnica szlifowanego otworu [mm] |
20 |
|
największa długość szlifowanego otworu [mm] |
250 |
|
wznios kłów [mm] |
175 |
|
największy rozstaw kłów [mm] |
1100 |
|
największy skok stołu [mm] |
1150 |
|
największy skrót stołu [°] |
±12 |
|
stożek w tulei konika [Morse'a nr] |
4 |
|
największa średnica ściernicy [mm] |
560 |
|
największa szerokość ściernicy [mm] |
70 |
|
średnica otworu ściernicy [mm] |
127 |
|
skrót wrzeciennika przedmiotu [°] |
+15/-90 |
|
moc silnika napędu wrzeciona ściernicy [kW] |
4,5 |
|
moc silnika napędu przedmiotu [kW] |
1,1 |
|
moc silnika napędu pompy hydraulicznej [kW] |
2,25 |
|
moc silnika napędu urządzenia do szlifowania wew. [kW] |
0,5 |
|
wymiary gabarytowe [mm]: długość |
4000 |
|
wymiary gabarytowe [mm]szerokość |
1700 |
|
wymiary gabarytowe [mm]: wysokość |
2000 |
|
ciężar obrabiarki [kG] |
5000 |
